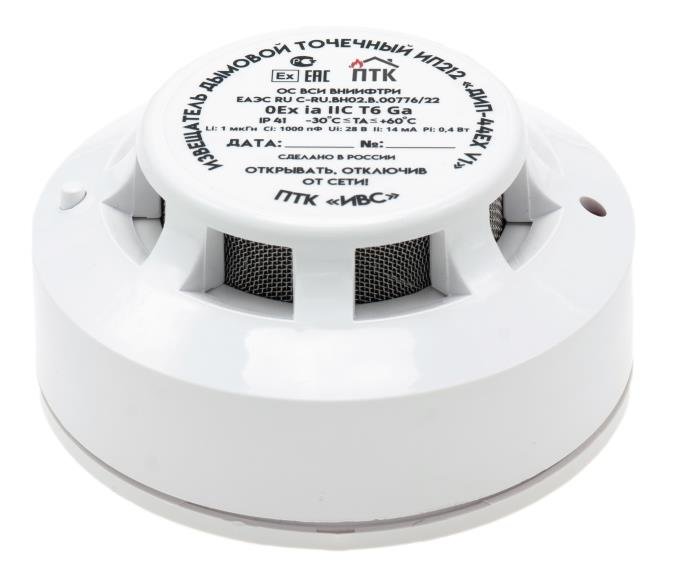

Точечный извещатель

ДИП-44Еx V1

Извещатель предназначен для обнаружения дыма на взрывоопасных объектах. Конструкцией извещателя предусмотрено экранирование оптической камеры мелкоячеистой сеткой и механическое устройство контроля работоспособности. Взрывозащита реализована с помощью искробезопасной электрической цепи. Маркировка взрывозащиты 0 Ex ia IIC T6 Ga.

Розничная цена до

2 880-00 ₽

Извещатель предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011) и подключается в искробезопасные шлейфы сигнализации приборов, искробезопасные электрические цепи которых имеют параметры, позволяющие подключение данного извещателя.

Извещатель ИП212-44Ех V1 «ДИП-44Ех V1» имеет маркировку взрывозащиты «0Ex ia IIС T6 Ga» и параметры искробезопасности: «Li: 1 мкГн, Сi: 1000 пФ, Ui: 28 B, Ii: 14 мА, Рi: 0,4 Вт» по ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Оптическая система извещателей представляет собой оригинальную конструкцию с горизонтальной протяжкой дыма и специально разработанными фотоэлектрическим элементами – высокоинтенсивным узконаправленным инфракрасным светодиодом и сверхчувствительным малоемкостным фотодиодом. Для проверки работоспособности извещателей в чувствительную зону оптической системы со стороны основания, путем нажатия кнопки на лицевой стороне, вводится подпружиненный рычаг. Сетка, закрывающая оптическую систему, наряду с защитой от проникновения в чувствительную зону насекомых выполняет роль электрического экрана, соединенного с общим проводом схемы извещателей. Штатная розетка извещателей имеет съемную монтажную крышку, обеспечивающую защиту контактных соединений, платы и оптической системы от протечек воды.

Чувствительность извещателей соответствует задымленности среды с оптической плотностью, дБ/м	от 0,05 до 0,2
Инерционность срабатывания извещателей от встроенного устройства проверки, с, не более	5
Напряжение питания (от источника постоянного тока), В	от 9 до 36
Ток, потребляемый извещателями взрывозащищенными ИП212-44Ех V1 в дежурном режиме при максимальном напряжении питания 36В, мА, не более	0,15
Ток, потребляемый при питании извещателей напряжением обратной полярности 36 В, мкА, не более	2
Минимально допустимый ток удержания сработавшего состояния для взрывозащищенных извещателей ИП212-44Ех V1, мА	2
Максимально допустимая длительность перерывов (переполюсовки) напряжения питания, мс	100
Минимальная скважность повторения перерывов (переполюсовки) напряжения питания	4
Внутреннее сопротивление извещателя ИП212-44Ех V1 в сработавшем состоянии при токе 20 мА, Ом, не более	500
Максимально допустимый ток извещателей ИП212-44Ех V1 в сработавшем состоянии, мА	50
Минимально допустимый ток удержания сработавшего состояния для взрывозащищенных извещателей ИП212-44Ех V1, мА	2
Длительность перерыва (переполюсовки) напряжения питания, обеспечивающая сброс сработавшего состояния, с, не менее	2
Длительность перерыва (переполюсовки) напряжения питания, обеспечивающая сброс сработавшего состояния, с, не менее	2
Сопротивление изоляции между выходными цепями оптореле и цепями питания, кОм, не менее	500
Габаритные размеры извещателей мм, не более	⌀ 100х50
Масса извещателей, кг, не более	0,2
Диапазон рабочих температур извещателей, °С	от -30 до +60
Максимально допустимая относительная влажность при температуре +40 °С, %	98
Максимально допустимая освещенность в месте установки извещателя, лк	12 000
Максимально допустимая частота вибрации при ускорении 0,5g , Гц	150
Степень жесткости по устойчивости к воздействию электромагнитных помех	четвертая
Степень защиты оболочки от проникновения внутрь твердых тел в соответствии с ГОСТ 14254	IP40
Максимально-допустимая защищаемая площадь одним извещателем в соответствии с СП 484.1311500.2020, м2	85
Средняя наработка на отказ, ч	60000
Средний срок службы, лет, не менее	10

Извещатель пожарный взрывозащищенный ИП212-44Ех V1 «ДИП-44Ех V1»	1
Розетка	1
Комплект монтажных частей:	1
Шуруп 4х30 DIN 7996	2
Дюбель 6х30	2
Руководство по эксплуатации	1/25
Упаковка	1/25

Руководство по эксплуатации проводных точечных извещателей

Применимо к модификациям ИП212-44Ех V1 «ДИП-44Ех V1»

Сертификат соответствия № ЕАЭС RU C-RU.ПБ.68.В.01104/22

ТР ЕАЭС 043/2017 О требованиях к средствам обеспечения пожарной безопасности и пожаротушения
Срок действия с 12.05.2022 по 11.05.2027
